Schaltschrank 600x400x250 mm HBT IP66 mit Sichttür verzinkter Metall-Montageplatte und Erdungsband
kein Lagerbestand - Lieferzeit auf Anfrage!

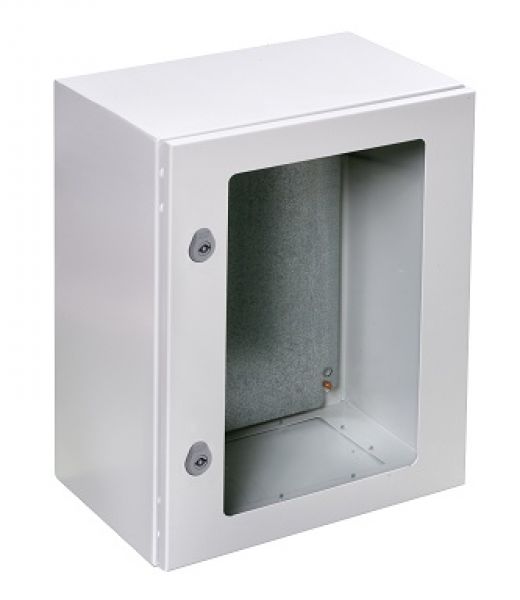

IDE GNT604025 Stahlblech Schaltschrank 600x400x250mm mit Sichttür IP66 (HBT) hellgrau RAL 7035 (Rittal BHT 400x600x250)
mit verzinkter Montageplatte und abnehmbarer Flanschplatte zur Kabeleinführung
Die Schaltschrank-Wandgehäuse sind aus hochwertigem, kalt gewalztem Stahlblech mit einer Stärke bis 2 mm
hergestellt und verfügen über eine gehärtete Oberfläche - Pulverlackbeschichtung (Epoxyd-PE) in RAL 7035.
Technische Daten
| Schutzart | |
| Eintürige Gehäuse | IP66 / NEMA 1, 12, 4 |
| Zweitürige Gehäuse | IP55 / NEMA 1, 12 |
| Anreihbare Gehäuse | IP54 |
| Schlagfestigkeit | |
| Undurchsichtige Tür | Bis IK10 |
| Sichttür | Bis IK09 |
| Umgebungstemperaturbereich | -25 ºC / +60 ºC |
| Maximale Bemessungsbetriebsspannung | 1000 V AC / 1500 V DC |
Die Gehäuse sind einzeln verpackt und werden mit Montageplatte und Zubehör geliefert.
Schließung 5mm-DIN-DDB (bis Höhe 400mm 1 Schloss, bis Höhe 800mm 2 Schlösser,
ab 1000mm Höhe 3-Punkt-Stangenschließung)

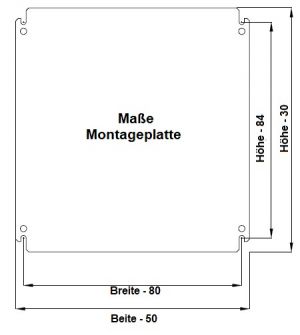

Montageplatten: für Gehäuse bis 700 mm hoch werden unmontiert geliefert, ab 800 mm im Gehäuse montiert.
Zubehör: 4 Dichtungsstopfen, Erdungsetiketten, Schlüssel, Kabelflanschplatte mit Schrauben, Montageanleitung.
KORPUS
- Hergestellt aus kaltgewalztem Stahlblech
- Türanschlag wechselbar
- Blechstärke:
- 1,2 mm bei Gehäusen oder Abmessungen von 250x200 bis 600x500mm.
- 1,5 mm bei Gehäusen oder Abmessungen von 600x600 bis 1400x1000mm.

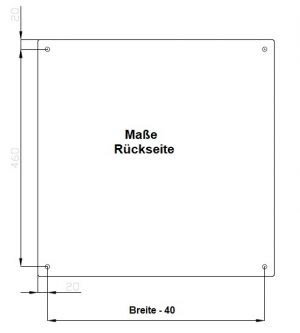

- Wandbefestigungsbohrungen mit Ø 9 mm Durchschnitt.
- Wandbefestigungszubehör als Extra lieferbar (Wandabstand ca.10mm)
- Befestigungsbolzen: M8x25 (4 Stk.) für Montageplatte & Zubehör.
- Erdungsbolzen M6x10 am Gehäuse und an der Tür.
- Kabelflanschplatte mit geschäumter Dichtung zur einhaltung der IP-Schutzart.
- Gehäusekante doppelt gekantet zum Schutz vor eindringendem Wasser beim geöffneter Tür.
- Belüftungsbohrung Ø 9 mm auf der Gehäuseunterseite.
- Geschlossene Tür oder Sicht-Tür mit 110º Öffnung.
- ab 1000 mm Breite auch als Doppeltür lieferbar.

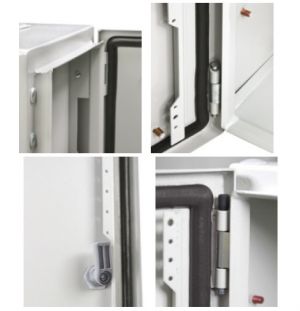

- Lösbare Scharniere und Scharnierstifte.
- Blechstärke der Tür: (nicht Sichttür)
- 1,2 mm für Gehäuse vom 250x200 bis 600x400
- 1,5 mm für Gehäuse vom 600x500 bis 800x1000
- 2 mm für Gehäuse vom 800x1200 bis 1400x1000 mm.
- Sichttür mit 4mm Sicherheitsglas
- Türverstärkungs- und Montageprofile mit 25 mm
- Lochraster zur Befestigung von Zubehör in der Tür.
- Türzentrierung ab 600 mm Gehäusehöhe
Verschlusssystem
- 5 mm Doppelbartverschluss mit Schlüssel
- ab 1000 mm Höhe, 3-Punkt- Stangenschliessung.
- andere Ausführungen als Zubehör erhältlich.
