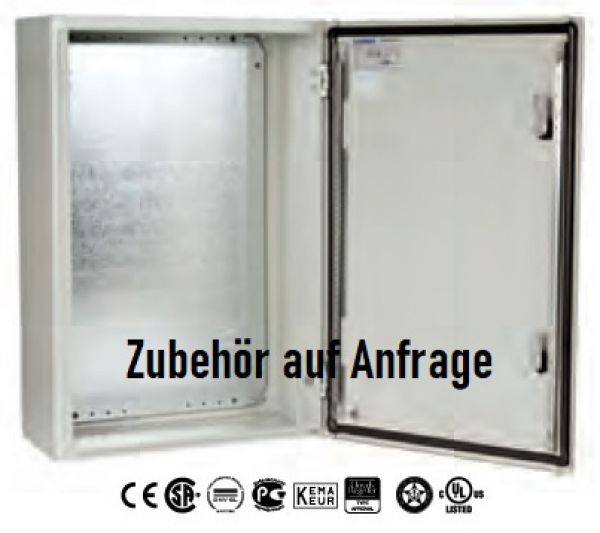

ELDON MAS1208030R5 Schaltschrank 1200x800x300 mm HBT IP66 1-türig mit Montageplatte
Stahlblech-Wandgehäuse mit einer Tür und mit Schutzart IP66 - Wasser- und Staubdichte Gehäuse mit gekantetem und nahtverschweißtem Korpus mit vier 8.5mm Bohrungen zur Wandbefestigung mit 2mm Abstand.
Flächig montierte Tür mit 130-Grad-Öffnung und einteilige eingespritzter Polyurethandichtung, mit innenliegenden und wechelbaren Scharnieren mit unverlierbarem Scharnierstift.
M6-Schweißbolzen zur Montage der optionalen Türprofile
Schließung: Schloss mit Doppelbart zum einfachen Öffnen der Tür
Montageplatte: mit 10mm Markierungen, zur einfachen Positionierung von Komponenten auf der Montageplatte. Oben und unten sind Bohrungen zur einfachen Kabelbefestigung vorhanden.
Die Montageplatte wird auf geschweißte M8 Bolzen auf die Gehäuserückseite montiert.
Ab 800 mm sind alle Seiten durch Abkantungen versteift. Mit optionalem Zubehörsatz ist die Montageplatte durchgehend tiefenverstellbar.
CE Declaration of Conformity DNV-GL GOST Kema Keur - DEKRA Lloyd's Register cULus_UL Listed
Merkmal:
IP 66 TYPE 4, 12 IK 10
Nur für Gewerbekunden bestellbar !
ELDON |
MAS1208030R5 |
Hinweis |
Mit Montageplatte |
Höhe |
1200 mm |
Breite |
800 mm |
Tiefe |
300 mm |
Montageplattenhöhe |
1170 mm |
Montageplattenbreite |
750 mm |
Max. nutzbare
Tiefe Gehäuse |
282 mm |
Größe
Flanschöffnung |
310 × 96 mm |
Typ |
2 |
Anzahl
der Flanschöffnungen |
2 |
Nr. Schlösser |
1* |
Gewicht (kg) |
58.25 |
Stahlblech Wand-Schaltschrank 1-türig IP66 (HBT) 1200x800x300mm hellgrau RAL 7035 (BHT 800x1200x300)
mit verzinkter Montageplatte und abnehmbarer Flanschplatte zur Kabeleinführung
Material:
|
Wandgehäuse: 1,2 mm Stahlblech für Wandgehäuse mit einer Tiefe von 155 mm / 1,4 mm für Wandgehäuse mit einer Tiefe von 210 oder 260 mm / 1,5 mm für Wandgehäuse mit einer Tiefe von 300 oder 400 mm oder für eine Höhe oder Breite ab 1000 mm. Einführungsfl ansch: 1,4 mm Stahlblech. Tür: 1,2 mm Stahlblech / 1,5 mm für Wandgehäuse mit einer Höhe oder Breite ab 500 mm / 2 mm für Wandgehäuse mit einer Höhe oder Breite ab 800 mm. Montageplatte: 2 mm galvanisiertes Stahlblech.
|
Korpus:
|
Gekantet und nahtverschweißt. Vier Bohrungen 8.5 mm zur Wandbefestigung. Um Luftzirkulation hinter dem Wandgehäuse bei Wandaufhängung zu gewährleisten, sind vier Ausprägungen von 20.4 mm Durchmesser und 2 mm Tiefe in die Rückwand eingebracht.
|
Tür:
|
Flächig montiert mit 130-Grad-Öffnung. Verborgene abnehmbare Scharniere mit unverlierbarem Stift. Scharniere können angebracht werden, um ein Öffnen nach links oder rechts zu ermöglichen . Innere M6-Schweißbolzen zur Montage der Türprofile MMDP, siehe Lieferung. Die Abdichtung erfolgt durch eine einteilige eingespritzte Polyurethandichtung.
|
Schließung:
|
Von nVent HOFFMAN entwickeltes 3-mm-Doppelbart-Schloss mit 90°-Bewegungsbereich und schwingungsdämpfendem Mechanismus. Zwei Schlösser für Schränke mit einer Höhe von 600 mm bis 800 mm. Dreipunkt-Drehstangenverschluss für 1.000 mm hohe und höhere Schränke. Andere Einsätze sind als Zubehör erhältlich.
|
Montageplatte:
|
Die Montageplatte besitzt im 10 mm Abstand Markierungen, zur einfachen Positionierung von Komponenten auf der Montageplatte. Oben und unten sind Löcher. zur Kabelbefestigung vorhanden. Die Montageplatte wird auf geschweißte M8 Bolzen auf die Gehäuserückseite montiert. Ab 800 mm sind alle Seiten durch Abkantungen versteift. Mit Zubehörsatz AMG ist die Montageplatte durchgehend tiefenverstellbar.
|
Flanschöffnung:
|
Durch die Platzierung weit hinten im Wandgehäuse ist eine einfache Kabeleinführung gewährleistet.
|
Schutzart:
|
Entspricht IP 66 | TYP 4, 12 | IK 10. Für den Außenbereich wird die Verwendung der ARF-Regenabdeckung und eine Lackierung aus 100 % Polyester plus Korrosionsschutzgrundierung empfohlen. Die Korrosionsbeständigkeit muss bei Außen- und Innenanwendungen berücksichtigt werden.
|
Oberfläche:
|
RAL 7035, Pulver-Strukturlackierung.
|
Lieferumfang:
|
Gehäuse mit Tür und Montageplatte (nicht im Lieferumfang enthalten bei Artikelnummern, die auf PER5 enden). Zwei Türmontageprofile für Höhen ab 600 mm. Flanschplatte(n) mit Dichtung(en), Doppelbart-Kunststoffschlüssel (3 mm) und Montagezubehör. Metallschlüssel, für eine Höhe ab 1.000 mm. Erdungsvorrichtungen.
|
