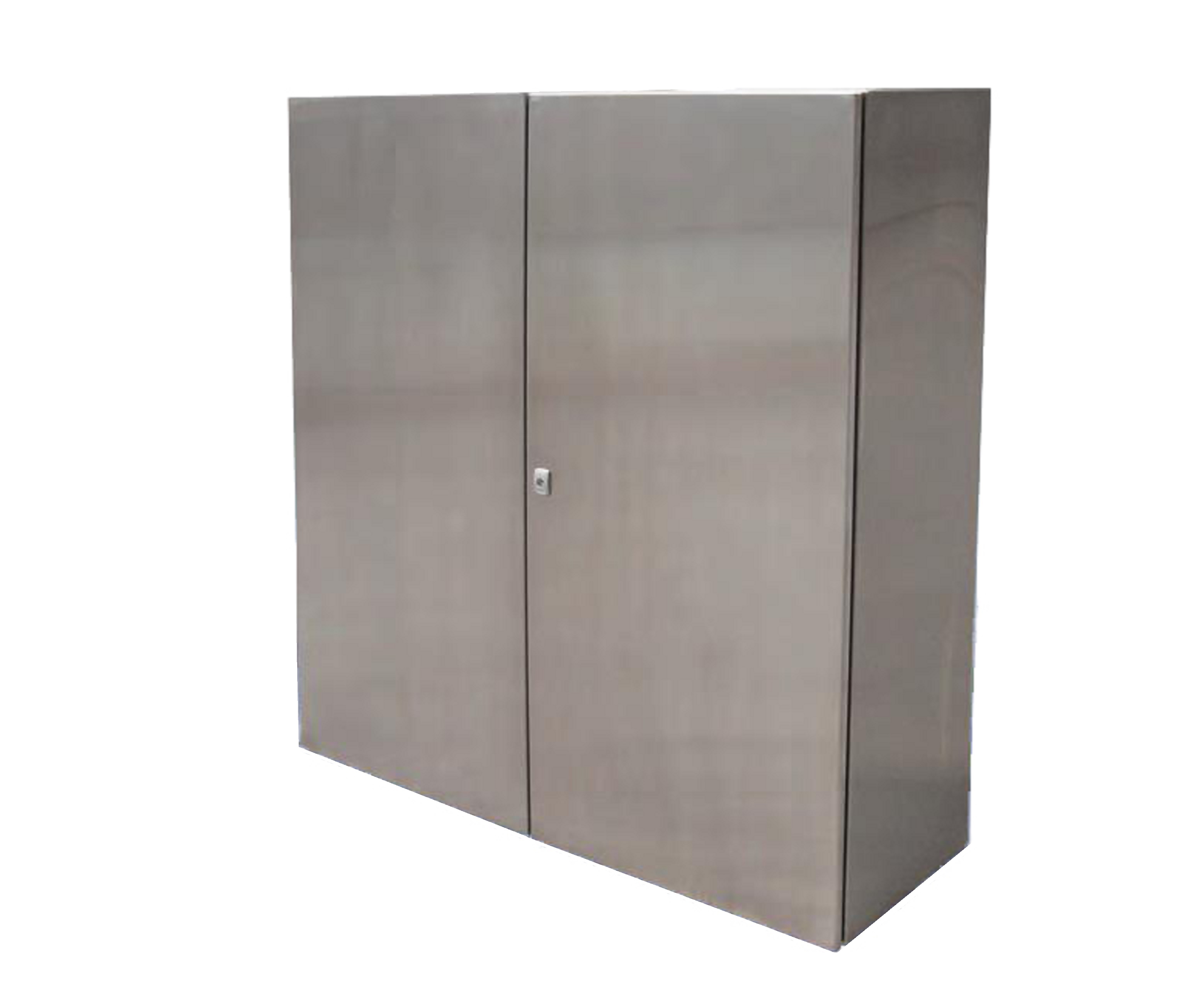

V2A Edelstahl Wandgehäuse 1-türig mit Schutzart IP66 / 2-türig mit Schutzart IP55
werden aus 1,5mm (ab 600mm Breite 2mm) starkem, vorgeschliffener Edelstahl AISI 304L gefertigt.
Zur Optimierung der Dichtigkeit besitzen die Gehäuse keine Flanschöffnungen, Wandbefestigungspunkt sind für die Bearbeitung gekennzeichnet.
Edelstahlgehäuse werden meist in Branchen wie die Lebensmittel-, Getränke- und Pharmaindustrie eingesetzt,
aber auch in rauen Umgebungen mit erhöhten Materialanforderungen.
Für küstennahen Einsatz und seewasserbeständige Anwendungen stehen die Gehäuse auch in V4A-Edelstahl 316L auf Anfrage zur Verfügung!
Schutzart: eintürig IP66 / TYPE 4X, 12 / IK 10 – doppeltürig IP55 TYPE 12 IK10
CE UKCA cULus _UL Listed DNV-GL EAC GOST
Material: Vorgeschliffener Edelstahl AISI 304L
Korpus : 1.5 mm, Tür für AISI 304L: 1.5 mm / 2 mm für Schränke mit einer Höhe oder Breite ab 600 mm.
Montageplatte: 2 mm galvanisiertes Stahlblech.
Oberfläche: 400er vorgeschliffener Edelstahl.
Lieferumfang: Schrank mit Tür, Montageplatte, Doppelbart-Kunststoffschlüssel (3 mm) und Montagezubehör. Metallschlüssel, für 1.000 mm hohe und höhere Schränke.
Zusätzliche Informationen:
In Außenbereichen wird zum Schutz der Dichtung vor direkten Witterungseinflüssen die Verwendung einer Regenhaube/Dach empfohlen. Alternativ stehen
Gehäuse mit integriertem Regendach zur Verfügung.
In Umgebungen mit größeren oder schnellen Temperaturschwankungen sollten
Druckausgleichselemente zur Schwitzwasservermeidung eingesetzt werden.
| Eigenschaften |
|
| Hinweis |
Mit Montageplatte |
| Höhe |
1200 mm |
| Breite |
1200 mm |
| Tiefe |
400 mm |
| Montageplattenhöhe |
1170 mm |
| Montageplattenbreite |
1150 mm |
Max. nutzbare
Tiefe Gehäuse |
382 mm |
| Nutzbare Tiefe |
380 |
| Gewicht (kg) |
93.00 |
| Nr. Schlösser |
1* |
|
Material:
|
Vorgeschliffener Edelstahl AISI 304
Wandgehäuse: 1.5 mm.
Tür: 2 mm.
Montageplatte: 2.5 mm galvanisiertes Stahlblech.
|
|
Korpus:
|
Monoblockkorpus, gekantet und nahtverschweißt.
|
|
Tür:
|
Gekantet aus einem Stück. Aufliegend mit 130°-Öffnungswinkel. Innenliegende Wechselscharniere aus AISI 304 Edelstahl mit entfernbarem Stift.
Innenseite der Tür mit vier Bolzen M6 für Montageprofile (MMDP).
|
|
Schließung:
|
Eldon 3 mm Doppelbart-Schloss aus Zamak mit 90° Schließwinkel und Antivibrationsmechanismus.
Dreipunkt-Stangenschließung, Edelstahlschloss und andere Varianten als Zubehör erhältlich.
|
|
Montageplatte:
|
Die Montageplatte ist in Abständen von 10 mm vertikal markiert, um die horizontale Positionierung von Geräten zu erleichtern. Auf der Ober- und Unterseite befinden sich Löcher, um die Kabelbefestigung zu ermöglichen. Wird auf M8 Bolzen montiert, die an der Gehäuserückwand aufgeschweißt sind. In Wandgehäusen mit Höhe oder Breite von 800 mm und mehr ist die Montageplatte durch Abkantungen an allen Seiten versteift. Bei Verwendung von Zubehör AMG kann die Montageplatte in der Tiefe versetzt werden.
|
|
Kabeleinführung:
|
Standardmäßig keine Flanschöffnungen zur Optimierung der Dichtigkeit und Reinlichkeit.
|
|
Oberfläche:
|
400er vorgeschliffener Edelstahl.
|
|
Schutzart:
|
Entspricht IP 55 | TYPE 12, 13 | IK 10.
|
|
Lieferumfang:
|
Schrank mit Tür, Montageplatte, Metallschllüssel und Montagezubehör.
|
|
Zusätzliche Informationen:
|
Der Einsatz von Thermo-Management-Ausrüstung, Ventilation und Regendächern für Anwendungen in rauhem Umfeld und / oder im Außenbereich wird empfohlen.
|
